Magnetische Loop

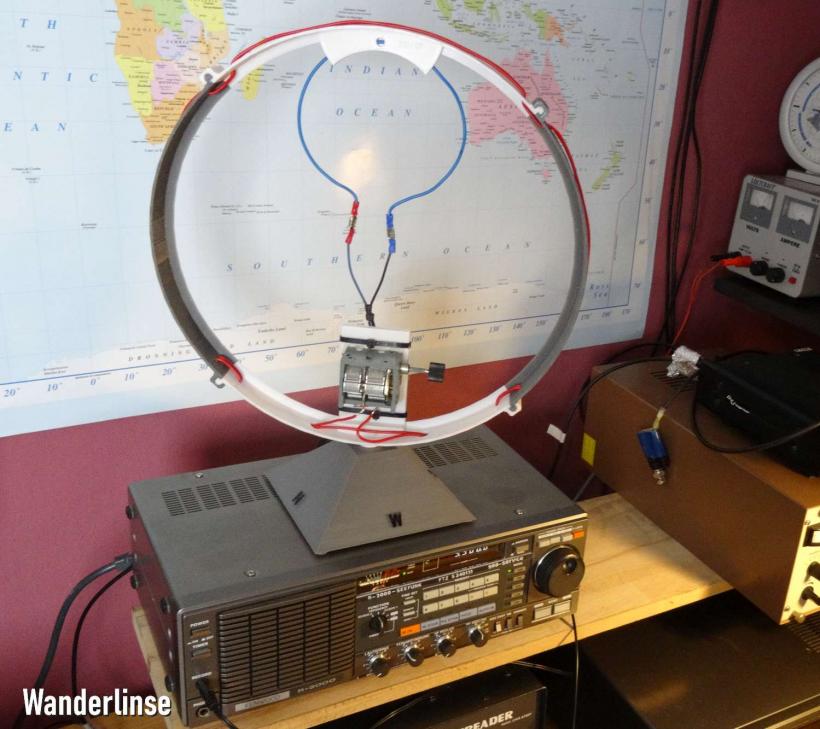

Eine magnetische Loop Antenne für Kurzwelle (und eine Variante "Uni Loop" für MW und LW) mit dem 3D Drucker ausdrucken. Kostenloser Download hier auf der Seite. Empfängt sehr gut von ca. 3.000 - 17.000 kHz. Durchmesser 36cm und drehbar für den Innenraum. Alles was du brauchst sind dann noch ein Drehkondensator mit ca. 500pf und 2,5 Meter Elektriker Draht aus dem Baumarkt.
Drehkondensator

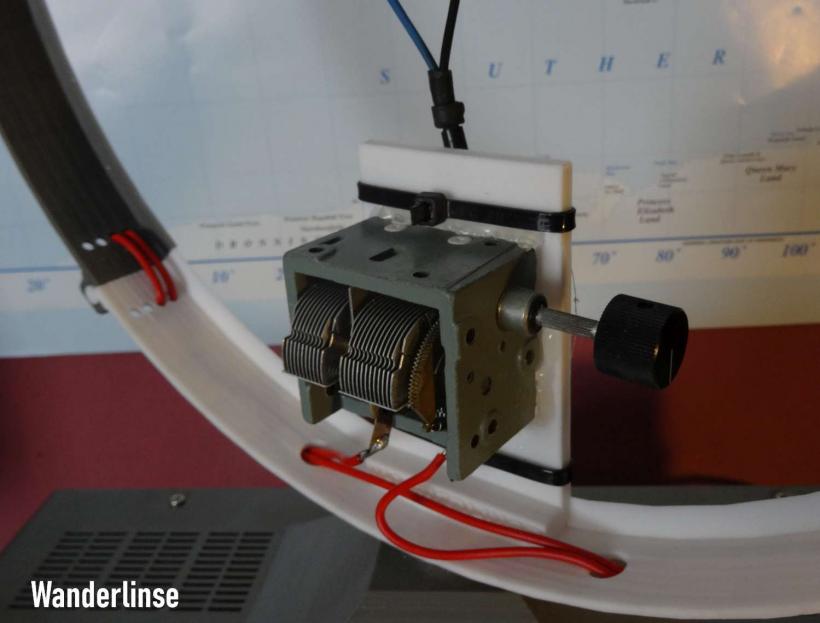

Du brauchst einen Drehkondensator mit ca. 500pf (Pico Farad). Den bekommst du bei Ebay oder bei kleinanzeigen.de. An ihn werden wie auf dem Foto die beiden Enden der Loop angeschlossen.
Die beiden Enden der Koppelschleife werden mit einem Koaxialkabel 50 Ohm und BNC Anschluss zum Empfänger geleitet.
Slicer

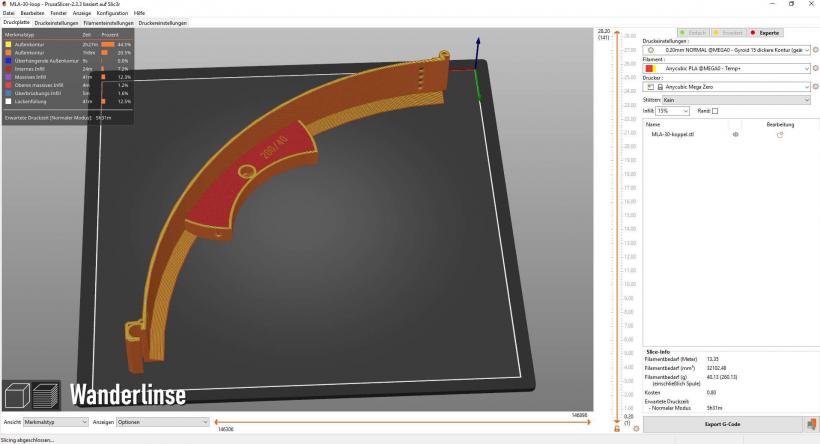

Hier siehst du die Teile im Slicer. Am längsten dauert der Fuß (Pyramide). Die anderen Teile gehen schneller. Für die Achse musst du Support mit drucken (grün).

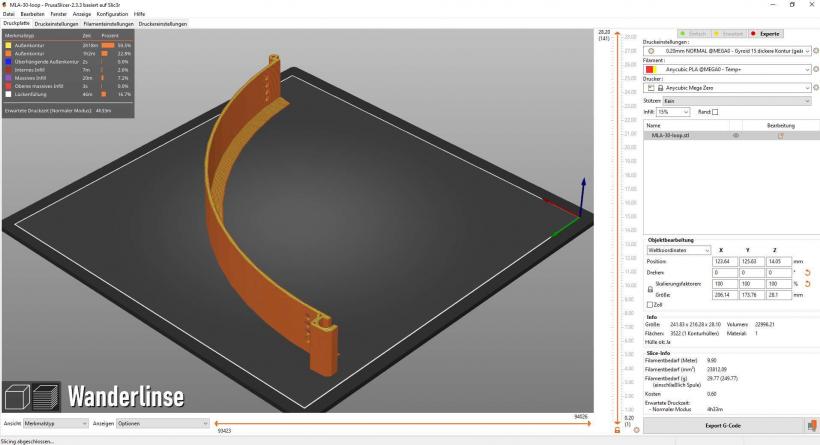

Von den Loop Elementen brauchst du 3 Stück.

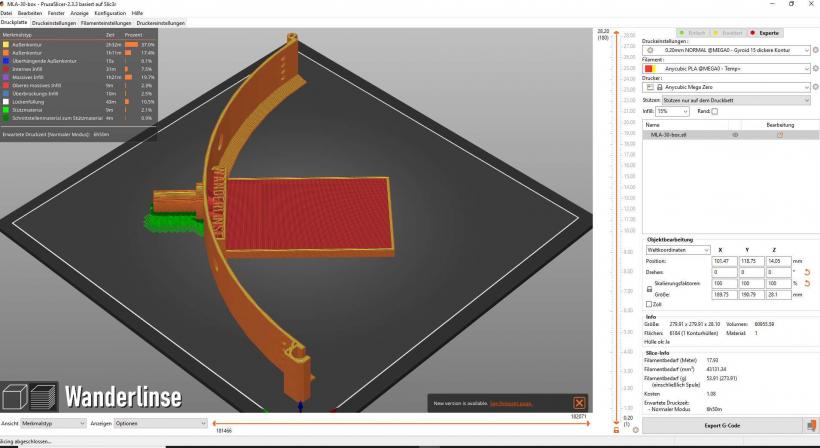

Der obere Teil hat eine Halterung und einen Kanal für die Koppelschleife. Sie besteht aus dem gleichen Elektriker Draht, wie die Loop und hat 0,75mm² Stirnfläche. Durchmesser mit Isolation ca. 3mm.

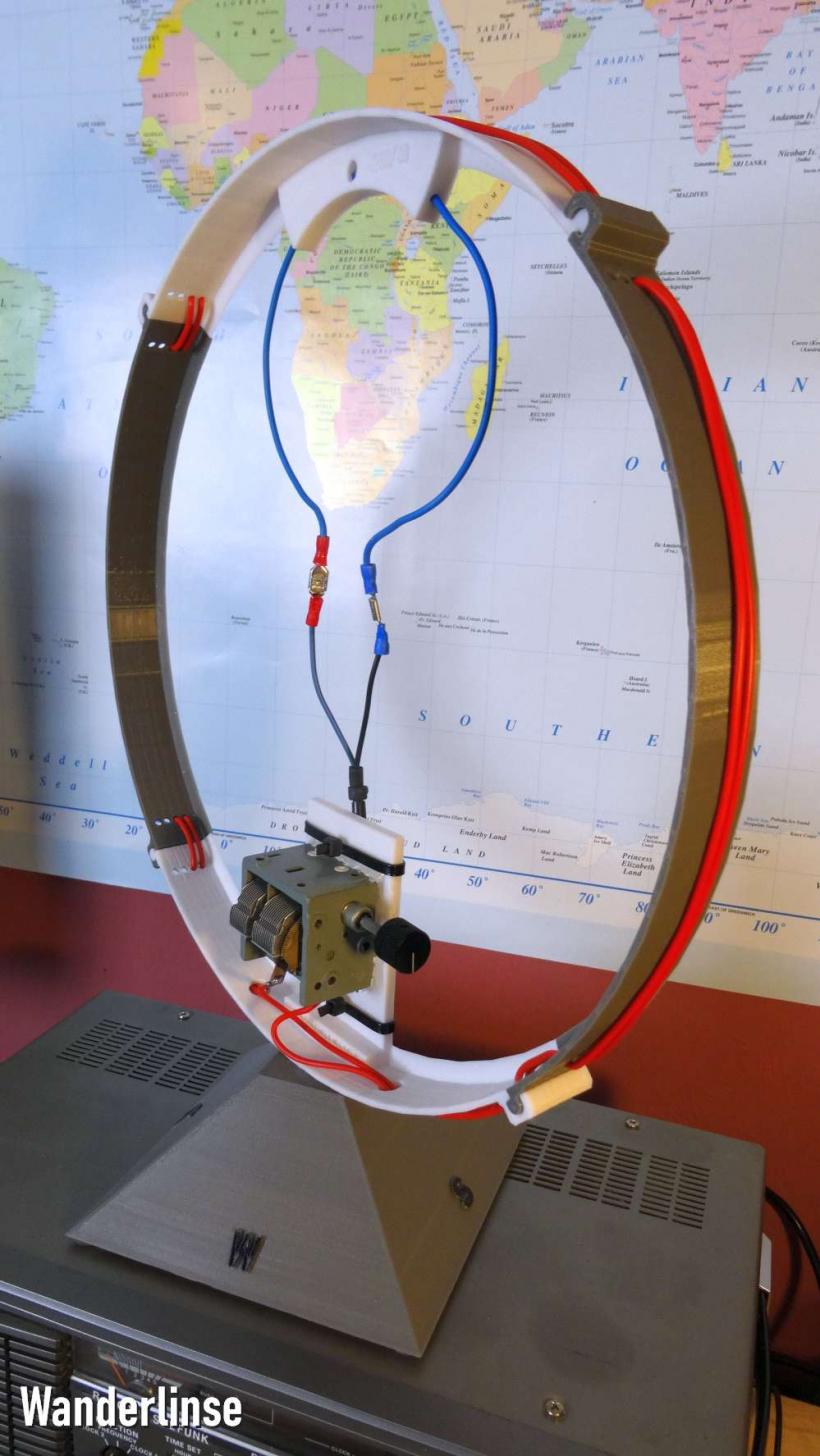

Der Fuss in Form einer Pyramide gibt der Loop Antenne einen sicheren Stand und kann auch für andere Antennen Experimente verwendet werden. Da eine magnetische Loop- oder Rahmenantenne richtungsempfindlich ist, muss sie drehbar sein. Auf der Pyramide sind die Himmelsrichtungen eingeprägt. Du richtest sie aus, in dem das "N" nach Norden zeigt.
Elektriker Draht 0,75mm² ► bei Amazon
Abisolierer sind sehr praktisch und vermeiden ein Verletzen des Drahtes
Video
Vorstellung und Test der magnetischen Loop
Ausführliche Bauanleitung im Video...
Uni Loop Mittelwelle, Langwelle
Mit dieser Variante, die den gleichen Fuß verwendet und sonst auch sehr ähnlich ist, kannst du bis ca. 100 Meter 0,6mm Kupferlackdraht aufwickeln.. Die Koppelschleife kann aus einfachem, isoliertem Draht sein und sollte ca. 10% der Länge der Hauptspule haben.Download STL
"Spendiere mir einen Kaffee" Link (Nach Anklicken Weiterleitung zu Paypal)
Für den privaten Gebrauch kostenlos. Für die kommerzielle Verwendung vorher mit Richy Schley Kontakt aufnehmen.
