Icom IC-PCR1000

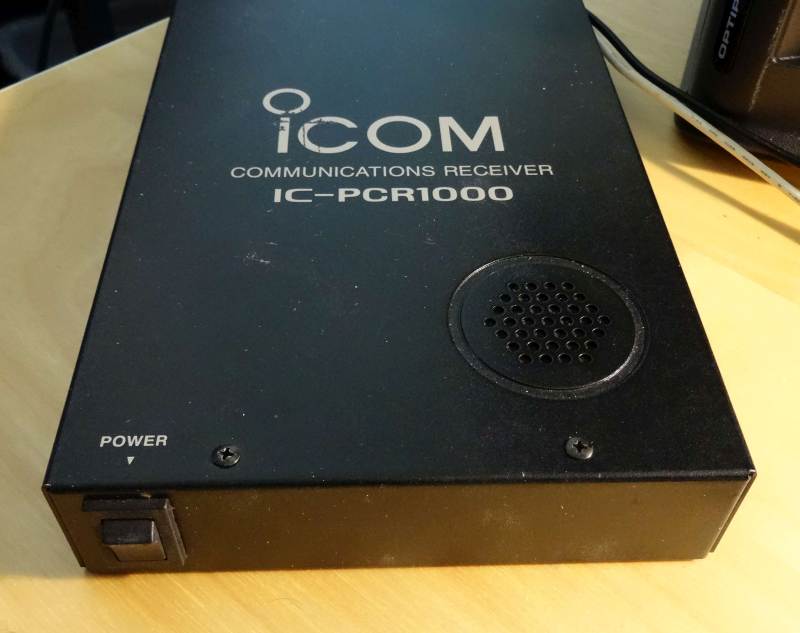

Das "ICOM IC-PCR1000" Computer Radio ist ein beliebter Breitband Empfänger bzw. Scanner von 1997 besteht lediglich aus einer schwarzen kleinen Metallbox (Blackbox, kein SDR) mit einigen Anschlussbuchsen auf der Rückseite (serielle RS232 Schnittstelle). Das Dingen macht viel Spaß und läuft zuverlässig. Wie bei allen alten Geräten können aber auch die Elkos oder Spulen ausgetauscht werden müssen. Die Steuerung erfolgt per PC (Windows, Linux) oder Mac.

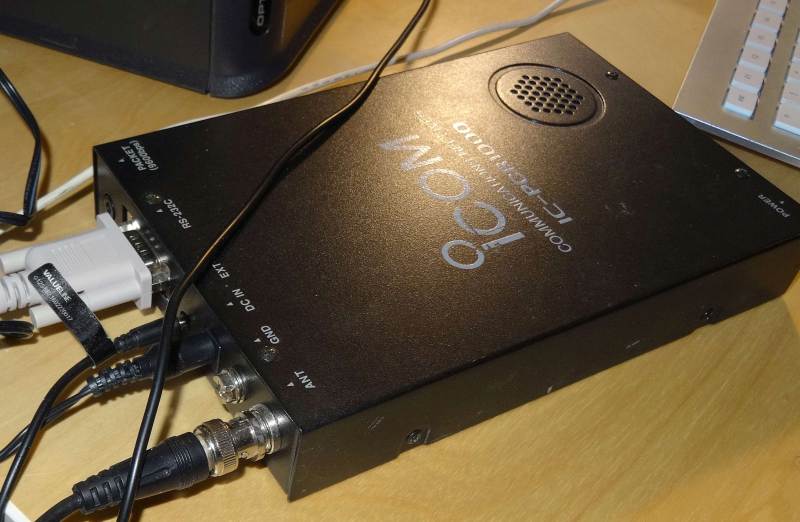

Auf der Rückseite gibt es einen BNC Antennenanschluss (50 Ohm), einen Anschluss für die Erdung (GND = Ground), den Anschluss für das Netzteil, einen Audioausgang, eine RS-232 serielle Schnittstelle zum PC und einen Ausgang für Packet Radio (Diskriminator).

Blackbox - kein SDR!

Es handelt sich also nicht um ein SDR (Software defined radio), sondern um einen Blackbox Empfänger. Es ist also ein ganz normales Radio oder besser ein Funkscanner, den man mit einer Software bedienen muss. Das hat den Vorteil, dass man alles schön groß vor sich sieht und dass man beliebig viele Sender abspeichern kann. Viele Arbeitsgänge werden einem erleichtert. Die Empfangsleistung ist ziemlich gut, ungefähr vergleichbar mit dem Sony 2001D Weltempfänger.

Es gibt kostenlose Programme, mit denen man den Funkscanner steuern kann. Der gesamte Frequenzbereich von 100 khz bis 1300 Mhz kann in AM, FM, WFM, USB, LSB und CW in den Bandbreiten 2,8 khz, 6 khz, 15 khz, 50 khz und 230 khz empfangen werden. Wenn man die hintere Buchse "Packet 9600" verwendet hat man einen Diskriminatorausgang (RAW Signal). Die Abstimmschritte sind (mit nicht originaler Software) alle vorhanden, auch 6,25 und 8,33 khz.

Video: PCR1000 mit Retro PC

Software

► Eeprom Software (Bonito) Download

Bonito Sicherheitshinweis

----------------------------Englisch-----------------------------
This program is from Bonito Germany and is 'public domain '. You have problems with your PCR-1000 EEprom ?. This program is only useful, if you uses it previously, before you has problems ! Choose with it the content your PCR-EEprom. Then the File bring in safety. Sometime you will know, why you need it. And it will be perhaps once important, such secured data to own, to write you then newly in the PCR-1000 EEprom.
------------------------------Deutsch---------------------------
Du hast Probleme mit deinem PCR-1000 EEprom ?. Dieses Programm ist nur brauchbar, wenn du es vorher nutzt, bevor du Probleme hast ! Lese damit den Inhalt deines PCR-EEprom aus. Dann bringe das File in Sicherheit. Irgendwann wirst du wissen, wozu du es brauchst. Und es wird vielleicht einmal wichtig sein, solche gesicherten Daten zu besitzen, um Sie dann neu in das PCR-1000 EEprom zu schreiben. Dumme Sache mit dem PCR. Machnmal gelingt es einem durch irgenwelche Umstände, daß das Ding nicht mehr alle Daten im EEProm hat.

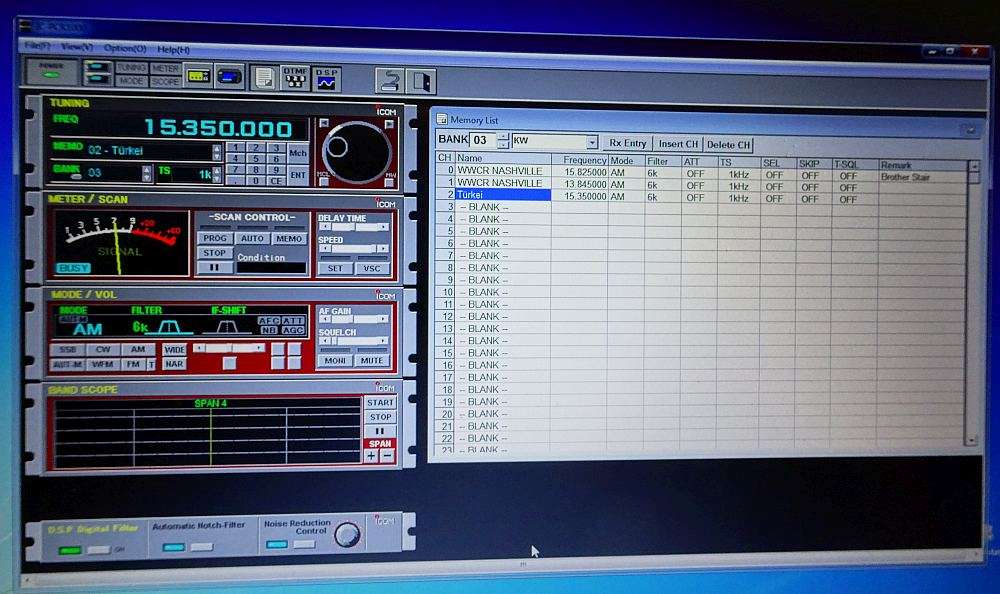

Original Icom Software

Hier die Original Software von Icom. Sie läuft auch auf Windows 10. ► Download

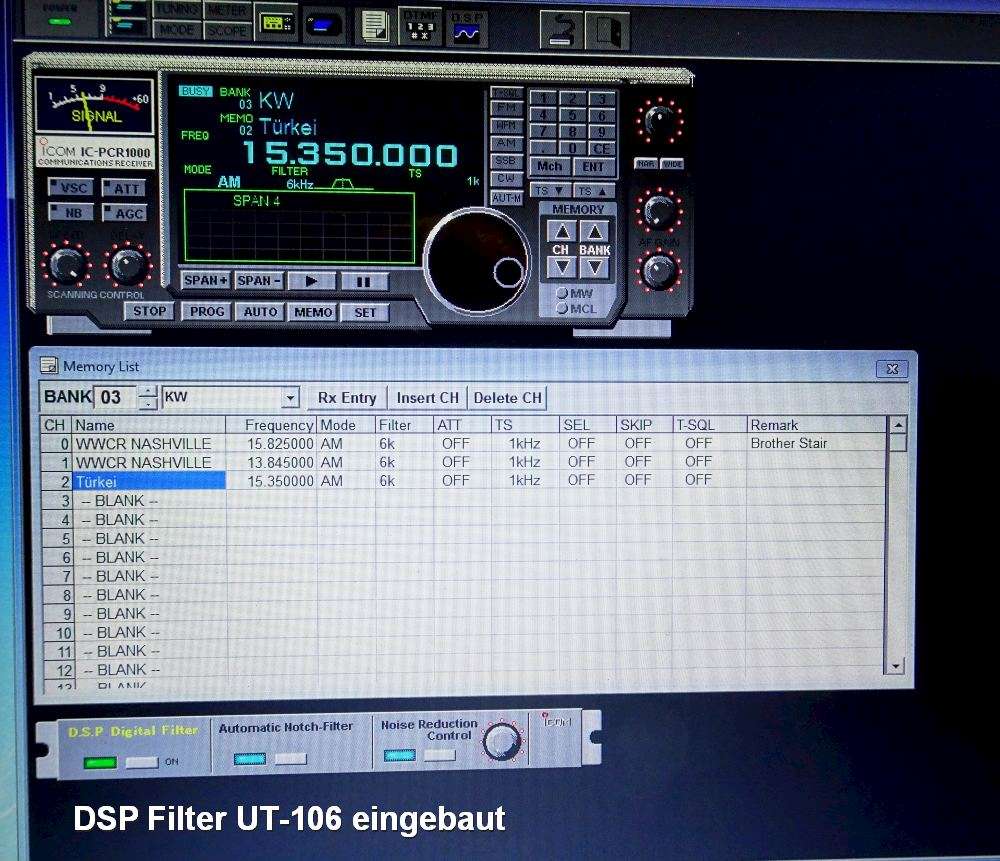

DSP Filter

In meinem PCR1000 habe ich einen DSP Filter UT-106 eingebaut, der das Rauschen reduziert. Im Video zeige ich, wie man den installiert.

Demonstration des DSP Filters

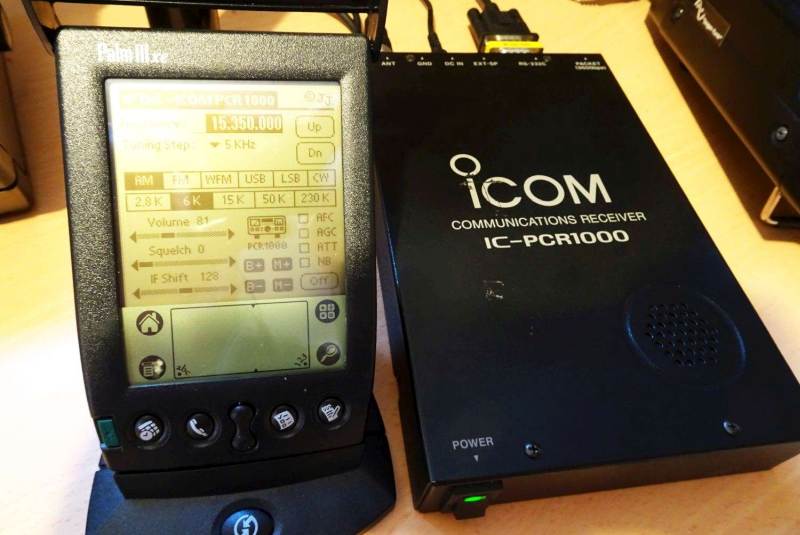

PCR1000 mit Palm Organizer steuern

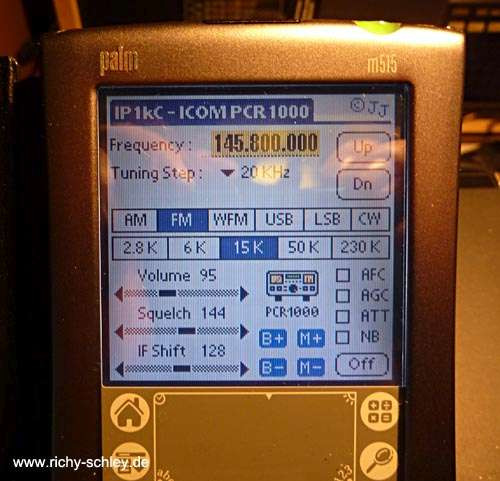

Man kann den PCR1000 auch mit einem gebrauchten Palm Organizer betreiben. Dazu braucht man eine spezielle Software IP1kc ► Download Der Vorteil: man hat weniger Störungen, als mit einem großen PC.

Hier sogar mit einem schwarz-weiss Palm Organizer.

Demonstration im Video

PCR Pro-1k

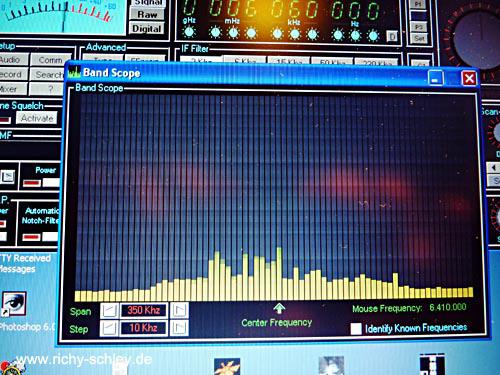

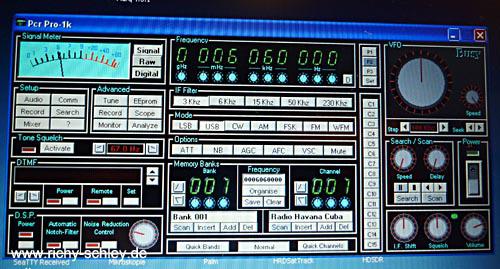

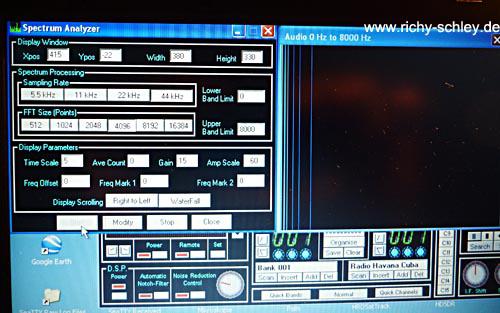

Die Software "PCR Pro-1k" ist kostenlos und stellt viele Extrafunktionen bereit. (Windows 7 64bit/32bit, Windows XP) Spectrum Analyzer mit Waterfall Wasserfall Diagramm "PCR Pro1000". ► Vorher Eprom sichern!

Download ► PCR Pro-1k

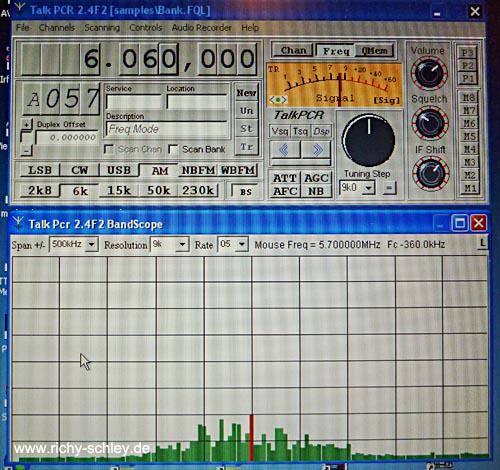

Talk PCR 2.4

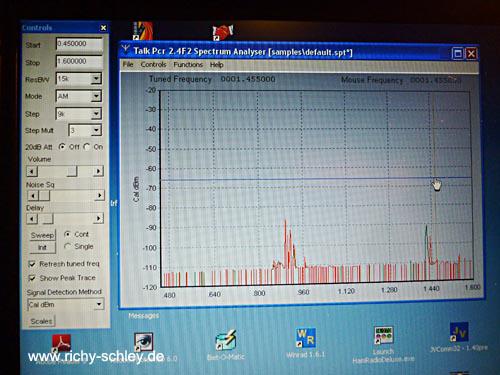

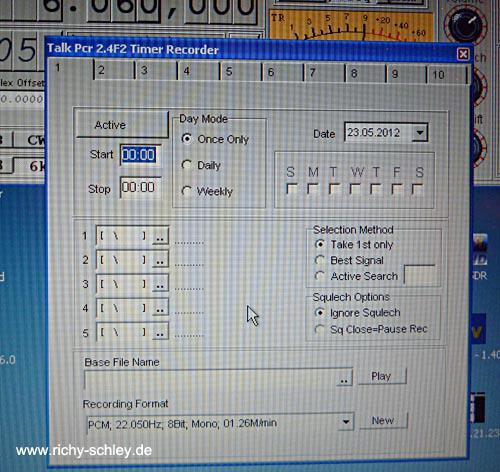

Die Software Talk PCR 2.4 ist ebenfalls kostenlos. Mit Anleitung (Windows XP). Mit einem Terminplaner kann man zeitgesteuerte Aufnahmen machen. Spektrum Analyse (spectrum analyzer). ► Vorher Eprom sichern!

Download ► Talk PCR

Download ► Anleitung für Talk PCR

Technische Daten
