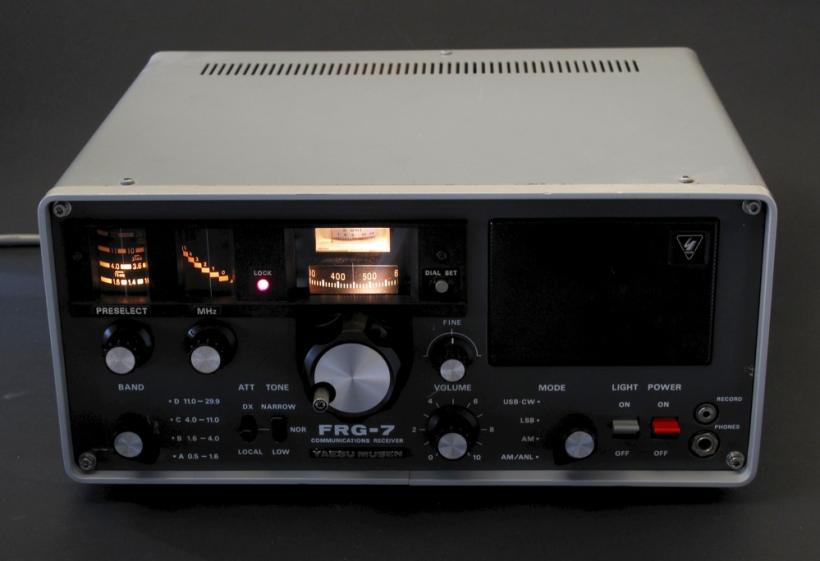

Yaesu FRG-7

Der Yaesu FRG-7 nimmt unter klassischen Kurzwellenempfängern eine Sonderstellung ein. Er wurde Ende der 1970er Jahre vorgestellt und richtete sich primär an ambitionierte Kurzwellenhörer (SWL) sowie Funkamateure, die einen stabilen, breitbandigen Allround-Empfänger suchten, ohne den Aufwand eines vollwertigen Transceivers betreiben zu wollen. Sein Ruf gründet sich vor allem auf ein ungewöhnliches, aber äußerst wirkungsvolles Frequenzaufbereitungskonzept: den Wadley-Loop.

► Anleitung mit Schaltplan (Englisch)

Historisches

In den 1970er Jahren litten viele analoge Kurzwellenempfänger unter Driftproblemen, insbesondere bei SSB- und CW-Empfang. Hochstabile VFOs oder quarzstabilisierte Synthesizer waren teuer. Der Wadley-Loop stellte einen eleganten Mittelweg dar: Er ermöglichte eine sehr hohe Frequenzstabilität mit vergleichsweise einfachen analogen Baugruppen.

Yaesu übernahm dieses Prinzip – ursprünglich aus professionellen und militärischen Empfängern bekannt – und integrierte es im FRG-7 in ein für den Amateurmarkt bezahlbares Gerät.

Wadley-Loop: Kern des FRG-7

Das Herzstück des FRG-7 ist die doppelte Frequenzumsetzung mit einem hochstabilen 1-MHz-Oszillatorraster:

1. Das empfangene Signal wird zunächst auf eine sehr hohe erste Zwischenfrequenz (ca. 50 MHz) umgesetzt.
2. Ein präziser 1-MHz-Oszillator und ein abstimmbarer VFO erzeugen eine Differenzfrequenz, bei der sich Driftfehler gegenseitig aufheben.
3. Die resultierende zweite ZF (455 kHz) ist außergewöhnlich stabil.

Das Resultat ist eine für analoge Verhältnisse exzellente Frequenzkonstanz – ein entscheidender Vorteil beim SSB- und CW-Empfang.

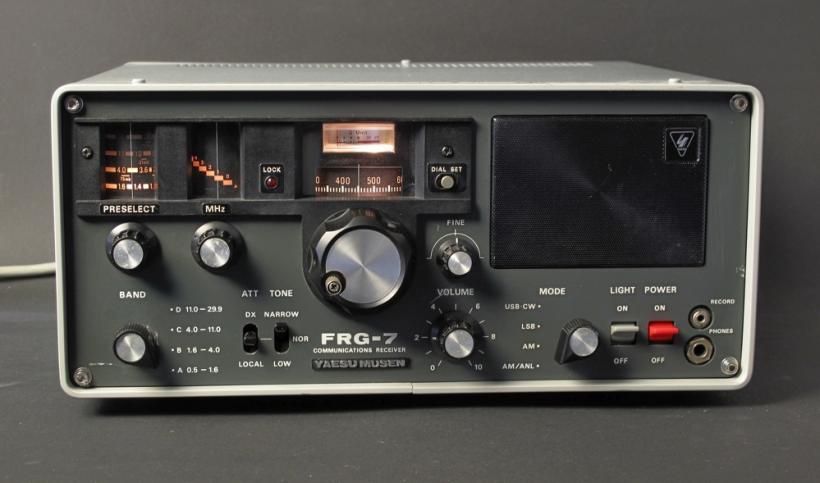

Bedienkonzept und Praxis

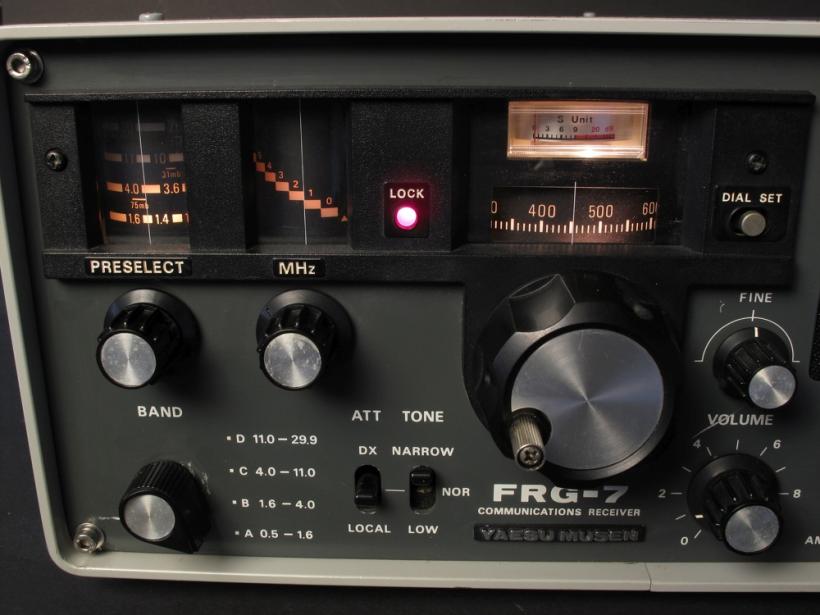

Der FRG-7 deckt den Bereich von etwa 0,5 bis 30 MHz in 1-MHz-Segmenten ab. Die Grobabstimmung erfolgt über einen Bandwahlschalter (MHz-Raster), die Feinabstimmung über einen analog skalierten VFO.

Charakteristisch ist:

• große, gut ablesbare Hauptskala
• separate BFO-Regelung für SSB/CW
• Preselektor zur Verbesserung der Großsignalfestigkeit
• robustes Metallgehäuse mit klassischer Frontplattenästhetik

Der Empfänger ist bewusst puristisch gehalten: Kein Speicher, kein Synthesizer, keine digitalen Anzeigen. Genau das macht für viele Liebhaber den Reiz aus.

Empfangseigenschaften

In der Praxis überzeugt der FRG-7 durch:

• sehr gute Frequenzstabilität nach kurzer Aufwärmzeit
• ordentliche Empfindlichkeit auf allen Kurzwellenbändern
• gute Großsignalfestigkeit bei korrekter Preselektor-Einstellung
• angenehmen, „analogen“ Klang bei AM-Rundfunkempfang

Die Trennschärfe ist stark von den eingesetzten ZF-Filtern abhängig. Serienmäßig ist der Empfänger für AM optimiert, für SSB/CW stehen optionale schmalere Filter zur Verfügung.

Meine Eindrücke

Ein Vorzug des FRG-7 ist seine einfache Bedienung (nachdem man sich dran gewöhnt hat). Es verfügt über ein einfaches Bedienfeld, das es dem Benutzer ermöglicht, schnell und einfach die gewünschten Frequenzen einzustellen. Auch die Übertragung von Tonaufnahmen ist dank des integrierten Tonaufnahmegeräts einfach und praktisch.

Der FRG-7 ist auch bekannt für seine Robustheit und Langlebigkeit. Es ist mit einem robusten Metallgehäuse ausgestattet, das es dem Gerät ermöglicht, auch in anspruchsvollen Umgebungen zu überleben. Die Komponenten im Inneren des FRG-7 sind ebenfalls von hoher Qualität und garantieren eine lange Lebensdauer des Geräts.

Zusammenfassend ist der Yaesu FRG-7 ein hochleistungsfähiger Kurzwellenempfänger, der durch seine Verwendung des Barlow-Wadley-Prinzips und seiner einfachen Bedienung besticht. Es ist ein begehrtes Gerät für Funkenthusiasten und DX'er und gilt als eines der besten Kurzwellengeräte aus seiner Zeit.

Videos

Der FRG-7 in Aktion (mit Anleitung)

Empfang mit VLF-Konverter für ganz tiefe Frequenzen.

Vergleich FRG-7 vs Standard C6500

Technische Daten
