ATS25

Der ATS25 ist ein kleiner, preisgünstiger DSP Weltempfänger mit farbigem Touchdisplay. Er empfängt Kurzwelle lückenlos bis 30 MHz, Mittelwelle, Langwelle ab 138 kHz SSB und FM ab 64 MHz bis 108 MHz mit RDS. USB, LSB, CW, AM, FM und BFO gehören zur üppigen Ausstattung. Man kann das Frequenzspektrum im Scan Modus über einen weiten Bereich überschauen und Aktivitäten erkennen. Die Suchfunktion erleichtert das Auffinden von Sendern. Ein hochmoderner Empfänger als "Open Source" Projekt, der richtig Spaß macht!

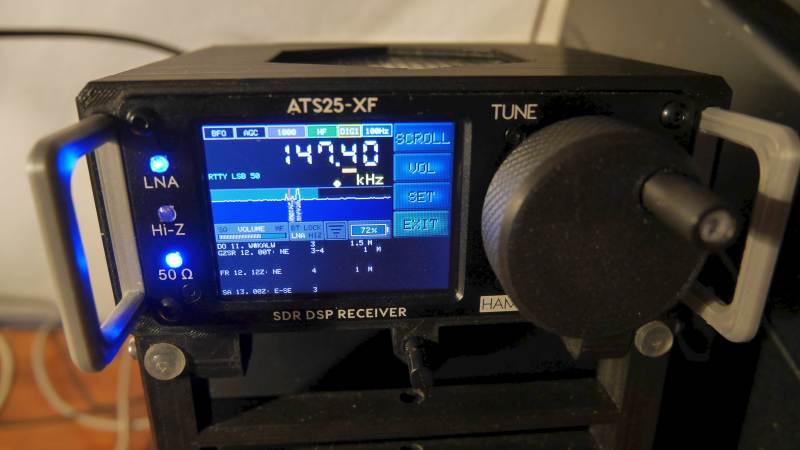

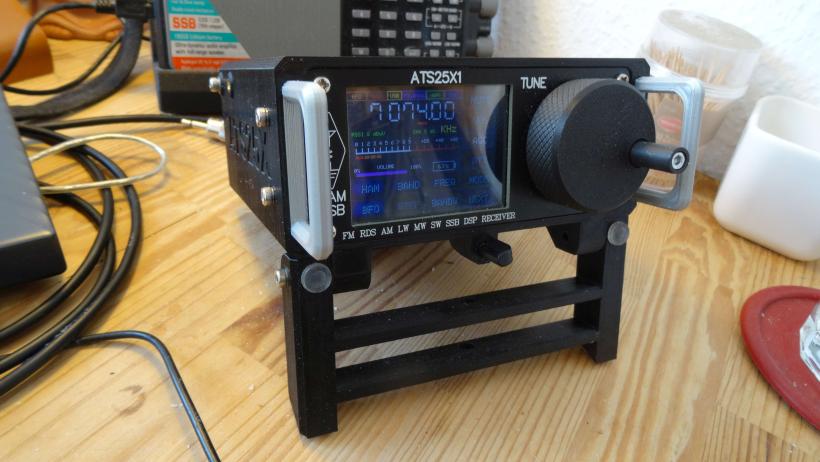

Beide Geräte mit Ständer und Drehrad von Andreas, Link weiter unten.

Der 2025 neu erschienene ATS25 XF Amazon Link mit Decoder, Frequenzfiltern, besserer innerer Abschirmung (das Display verursacht Störungen, die man auf LW merkt). Außerdem hat er jetzt einen LNA (Low Noise Amplifier), also ein rauscharmer Signalverstärker und man kann zwischen 50 Ohm Antennen (Loop Antennen z.B.) und 600 Ohm (einfache Drahtantennen ohne BALUN) wechseln.

Open Source

Der ATS25 basiert auf einem Arduino und die Steuerungssoftware ist ein "Open Source" Projekt. Mehrere Entwickler arbeiten ehrenamtlich daran.

Online bestellen

Man kann ihn über chinesische Händler erwerben oder über Amazon, was sicherer und meist schneller ist. Es gibt inzwischen eine Vielzahl von Modellen. Ich hatte bisher den "X1" und den "XF", der wirklich deutlich besser ist aber auch 50% teurer ist.. Aber es lohnt sich auf jeden Fall. Die Verbesserungen sind deutlich spürbar.

• ATS25 XF (deutlich besser) Amazon Link
• ATS25X1 (einfacher, günstiger aber auch gut) Amazon Link
• ATS25 max-decoder II (beliebt) Amazon Link
• 3D Druck Ständer/Halter von Andreas ► Link1 oder Link2

Unterschiede ATS25 Modell X1 und XF

• 2,4 Zoll Touchdisplay ist bei beiden gleich
• Der XF hat ein besser abgeschirmtes Gehäuse und ein optimiertes 4-Layer PCB für störungsfreieren Empfang
• Der XF hat einen eingebauten Decoder und kann FT8, RTTY, PSK und Hell (Hell Schreiber) dekodieren
• Der X1 hat keinen Decoder
• Beim XF können die Antenneneingänge auf 50 Ohm oder HiZ (hohe Impedanz) eingestellt werden.
• Der X1 hat nur 50 Ohm
• Der XF hat einen 3000 mAh Akku, der X1 2000 mAh
• Der XF hat einen eingebauten LNA (low noise amplifier), also einen rauscharmen Signalverstärker
• Der X1 hat keinen LNA

Welche Antenne?

Am besten eignen sich Loop Antennen für Innenräume, da diese die magnetischen Wellen empfangen und nicht die elektrischen (Störungen, Rauschen). Magnetische Loop Antennen empfangen auch unter schlechten Bedingungen in Innenräumen, sogar im Erdgeschoss. Dennoch sollte man sie möglichst ans Fenster stellen. Da sie richtungsempfindlich sind, sollte man sie drehen können. Das Einzige, das auch Loop Antennen aufhält sind dicke Stahlträger...

Hier ein Video über die Youloop Antenne und die MLA-30, beide etwas verändert für optimalen Empfang.

Liste mit Antennen und Zubehör (Amazon Links)

• Youloop Antenne 30 kHz - 300 MHz ► Link
• LNA Antennenverstärker ► Link
• SMA Verbinder ► Link
• Meine Anker Powerbank 20.000 mAh ► Link (sehr gut und zuverlässig)
• Videostative ► Link
• 3D Druck Funk-Zubehör von Andreas ► Link1 oder Link2
• MLA-30 Aktiv Loop Antenne Kurzwelle ► Link
• Kupferrohr biegsam verschied. Durchmesser ► Link
• Kabelschuhe ► Link
• Elektronikdraht ► Link
• Mein Seitenschneider ► Link
• Mein Abisolierer ► Link
• Action Cam Stativgewinde Set ► Link

Videoreihe ATS25

Unboxing ATS25 XF, auspacken...

ATS25 XF eingeschaltet

Der ATS25 XF empfängt 22 MW Sender

Vergleich RTTY dekodieren - ATS25 XF vs. Profi Seefunkempfänger

ATS25 X1 Anleitung

ATS25 X1 - Youloop vs. MLA-30 Loop

Der Scan Modus

Pinneberg 147,3 kHz einstellen (geht beim Modell "XF" direkt)

Die Suchfunktion

Die Memo Funktion - Sender speichern

Backlight auf OFF stellen! (Anzeige wird deutlicher)

Technische Daten

ATS25 X1

ATS25 XF
