Icom IC-R70

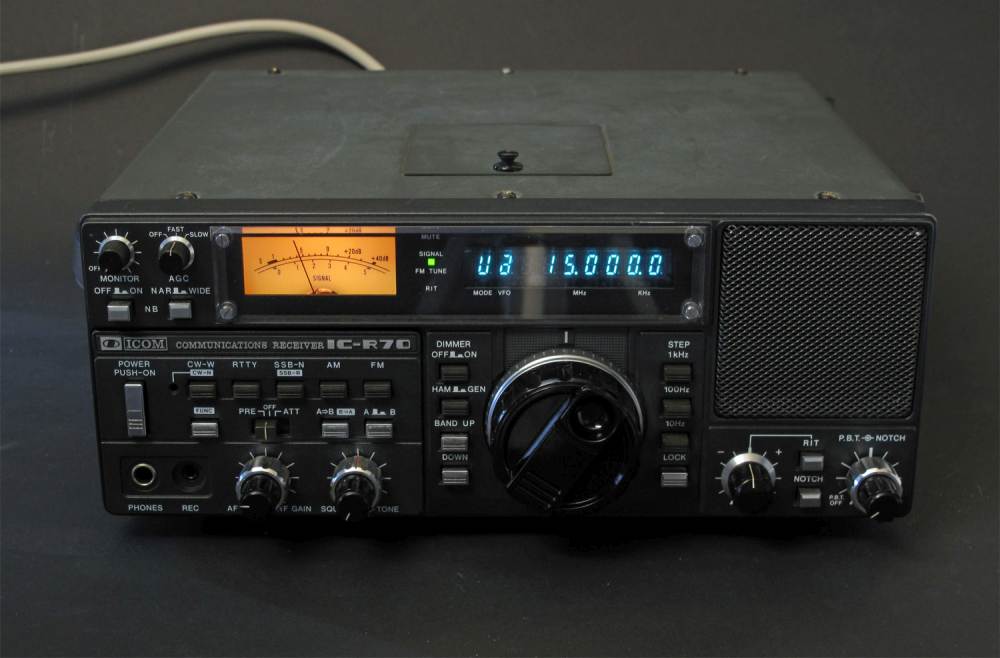

Der Icom IC-R70 zählt zu den frühen und bemerkenswerten Kurzwelle-Empfängern aus der Anfangszeit der digitalen Frequenzanzeige und Synthesizer-Technologie von Icom. In der Zeit von 1982 bis 1984 produziert, war er konzipiert für anspruchsvolle Kurzwellen- und Allround-Empfangsanwendungen, sowohl für Funkamateure als auch für Shortwave Listener (SWLs). Seine robuste Bauweise, solide Empfangsleistung und praxisnahe Ausstattung machen ihn heute – auch Jahrzehnte nach seiner Einführung – zu einem beliebten Sammlerstück und funktionalen Empfänger im stationären Betrieb.

Design und technischer Hintergrund

Der IC-R70 ist ein Vierfach-Superhet-Empfänger, also mit vierstufiger Zwischenfrequenzumsetzung. Diese Architektur sorgt für eine starke Unterdrückung von Spiegelfrequenzen und VHF-Image-Störungen, was gerade im HF-Bereich bei dichten Signalen Vorteile bringt.

Download ► Anleitung Deutsch

Download ► Manual English

Video: Icom R70 - der unterschätzte KW Empfänger

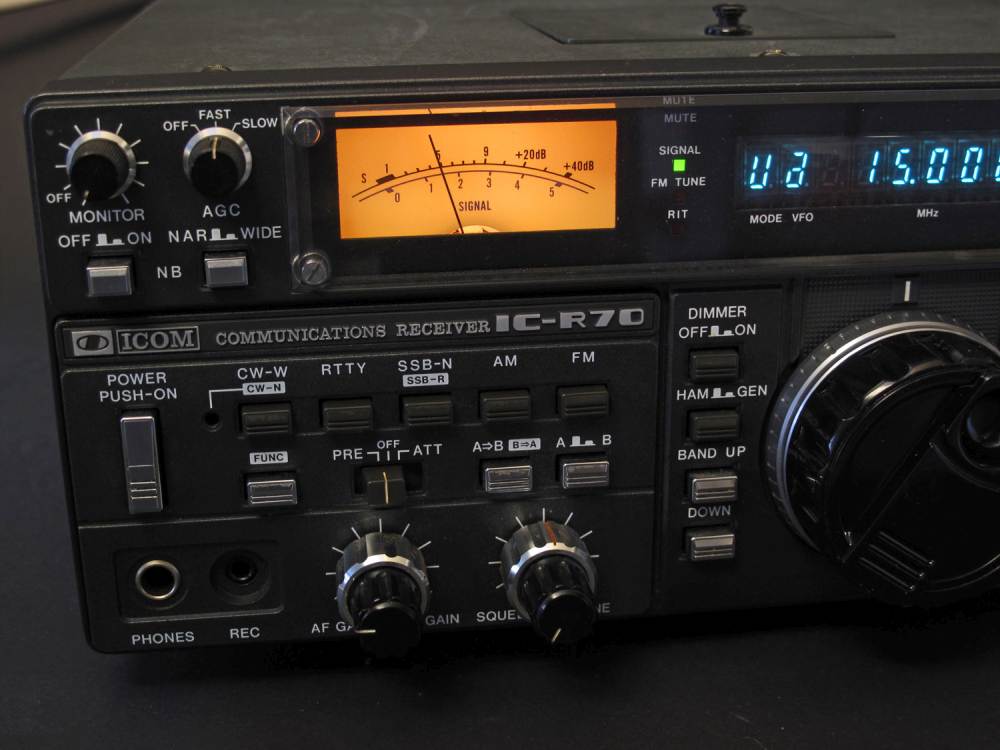

Die Bedienung ist sehr übersichtlich. Der Empfänger ist bewusst sachlich gestaltet wie ein Messgerät.

Das Gerät deckt einen durchgehenden Empfangsbereich von 100 kHz bis 30 MHz ab, was sämtliche klassischen Kurzwellenbänder sowie Teile des Lang- und Mittelwellenbereichs umfasst. Damit lässt sich sowohl der Amateurfunk, Funkdienste, Rundfunkempfang und Funkbetrieb weit unterhalb der Shortwave-Bänder beobachten.

Bedienung

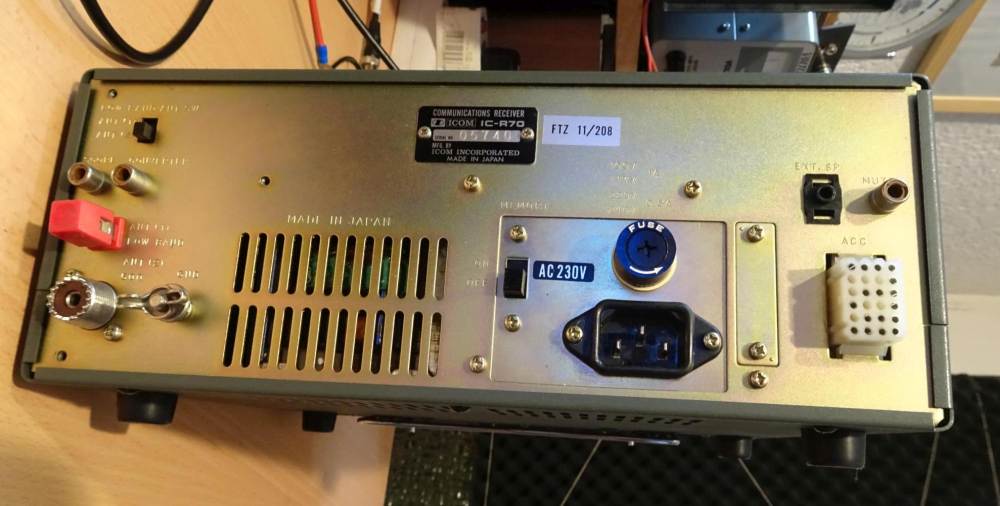

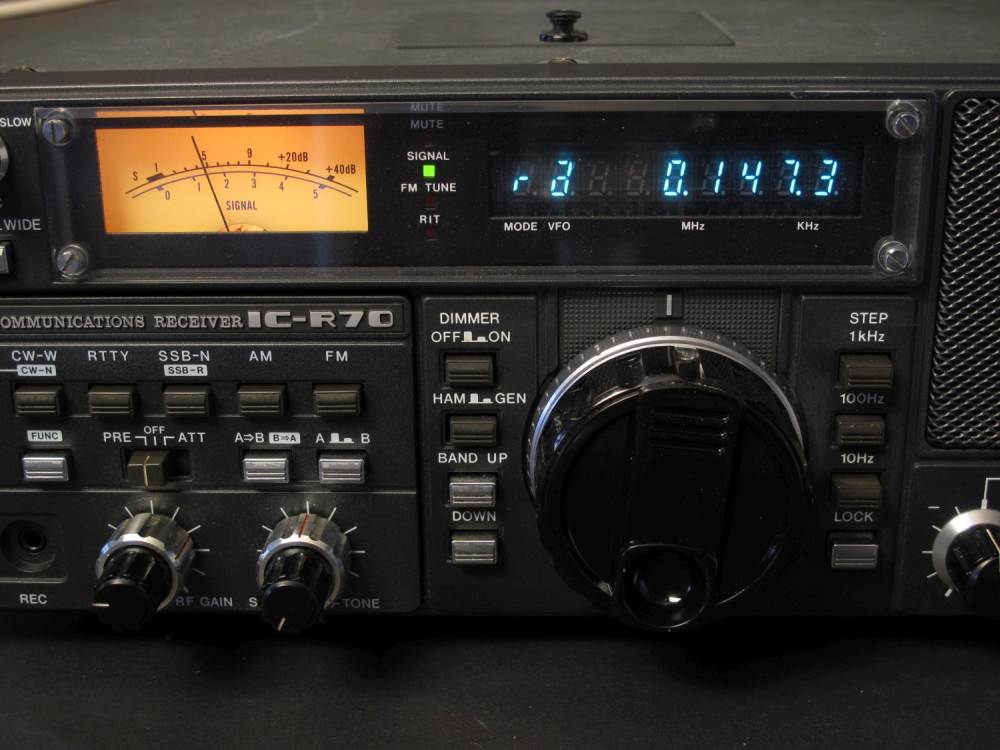

Wenn man das Gerät einschaltet, erscheint die Frequenz 15.000 und der Modus USB. Legt man den "Memory-Schalter" auf der Rückseite um, merkt er sich die zuletzt eingestellte Frequenz. Dafür muss das Gerät aber permanent am Netz sein, da der R70 keine Pufferbatterie besitzt.

Keine Pufferbatterie!

Der Icom R70 besitzt keine Pufferbatterie im Gegensatz zum Icom R71. Der R71 verliert bei leerer Pufferbatterie nicht nur die gespeicherten Sender, sonden auch die Firmware, wodurch er direkt unbrauchbar wird und zu Icom eingeschickt werden muss, was sehr teuer ist. Das kann dem R70 niemals passieren.

Betriebsarten und Empfangsmerkmale

Der IC-R70 unterstützt die gebräuchlichen Betriebsarten

• AM (Amplitude Modulation) – klassischer Rundfunk und viele Kurzwellen-Sender
• SSB (Single Side Band) – primär für Amateurfunk (LSB/USB)
• CW (Continuous Wave) – Morse-Telegraphie
• RTTY (Radioteletype) – digitale Telegrafie
• FM (optional mit EX-257-Option) – bei der Erstauslieferung nicht immer serienmäßig enthalten, aber nachrüstbar für FM-Empfang.

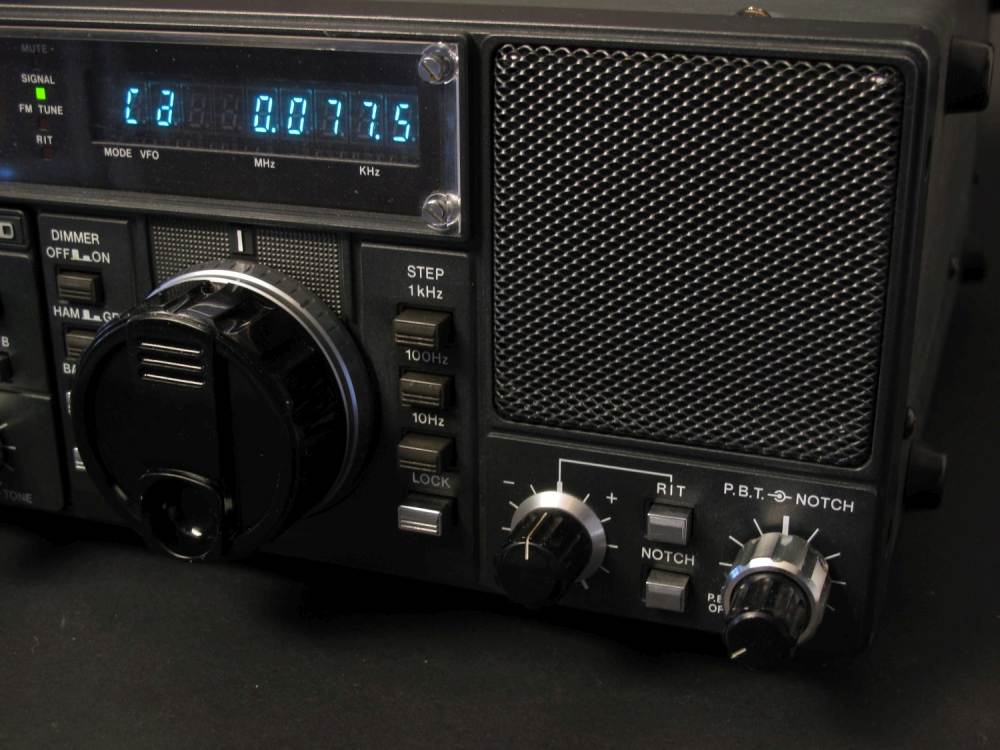

• Passband-Tuning (PBT) zur Anpassung der IF-Durchlasskurve, um nahe Störungen auszublenden
• Notch-Filter zur Unterdrückung unerwünschter Ton-Träger
• AGC (Automatische Verstärkungsregelung)
• RIT (Receiver Incremental Tuning)
• Anschlüsse für externe Lautsprecher, Kopfhörer und Linear-Ausgänge
• Converter-Input zur Nutzung externer Vorkonverter für Frequenzen unterhalb von 100 kHz oder oberhalb von 30 MHz.

Bedienkomfort und Praxis

Die Bedienung ist klassisch analog: ein großer Frequenz-Encoder, Tuning-Knopf und Bedienelemente für AGC, Bandbreitenkontrolle und Filter. Im typischen Kurzwelle-Einsatz punktet der R70 durch eine saubere Grundempfindlichkeit und stabile Frequenzhaltung bei angenehmem Sound. Im Gegensatz zum NRD-525 klingt er plastisch und klar.

Obwohl der R70 keinen Frequenzspeicher besitzt und die Bedienung oft als zu umständlich beschrieben wird, schätze ich diesen Empfänger sehr, da er qualitativ hochwertige Bauteile verbaut hat und einfach grundsolide ist. Ein langlebiger treuer Begleiter auf der Kurzwelle, Mittelwelle und Langwelle.

SWL-Fazit

Für den Shortwave Listener (Kurzwellenhörer), der nostalgische und robuste Empfänger schätzt, bietet der IC-R70 eine solide HF-Empfangsbasis mit klassischer Technik. Er ist kein modernes DSP-Wundergerät, aber gerade das macht für viele SWLs seinen Charme aus: ein „analoges“ Hörerlebnis mit direktem, physischem Bediengefühl und guter HF-Performance im klassischen Kurzwellenbereich.
