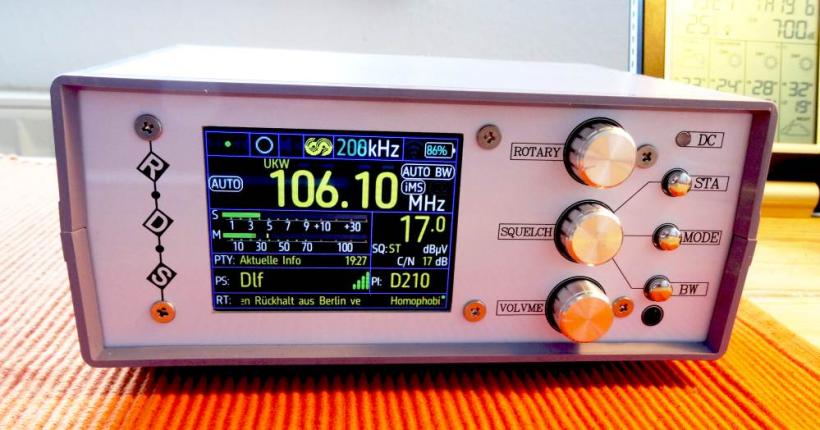

Das "TEF 6686 Hochleistungs-Radio" hat einen extrem guten UKW Empfang mit ausführlichen RDS Daten und ist dabei sehr preiswert. Es ist ein chinesisches "Bastelprojekt", ähnlich wie der ATS25. Auch hier gibt es zahlreiche Varianten, die jedoch alle auf dem TEF6686 Chip basieren.

Ein sehr preiswertes Hochleistungs-Radio für UKW Freunde. Rundfunk auf Kurzwelle, Mittelwelle und Langwelle kann es jedoch auch. ► Günstige Angebot bei Amazon und ► weitere interessante Varianten auf Basis des TEF6686 mit teils sehr attraktivem Design.

Was ist ein TEF 6686?

Es handelt sich um ein äußerst interessantes und erfolgreiches Open Source Projekt aus China, bei dem der Chip "TEF6686" im Mittelpunkt steht. Es entstehen Hochleistungs-Radios für den Rundfunk Empfang, vor allem für UKW. Weil diese Empfänger jedoch so hochempfindlich sind und über eine ausgezeichnete, verzerrungsfreie Stereo Soundleistung verfügen, haben sie sich längt in den einschlägigen Expertenkreisen der UKW DXer und HiFi Enthusiasten herumgesprochen.

Frequenzbereiche

• UKW ► 65 - 108 MHz
• Langwelle ► 144 - 513 kHz
• Mittelwelle ► 520 - 1.720 (522-1.791) kHz
• Kurzwelle ► 1.700 - 27.000 kHz

S-Meter und M-Meter

Der S-Meter zeigt die Signalstärke an. Man kann wahlweise dBµV (Spannung in Mikrovolt), dBf (Klassisch ► Leistung in Femtowatt) und dBm (Technisch ► Leistung in Milliwatt) anzeigen lassen. Unterhalb befindet sich der M-Meter, um Störungen und die Modulationsqualität anzuzeigen. Je kleiner der Wert, umso besser. Ist hilfreich bei der Antennen Optimierung.

Das TEF6686 Radio Projekt für den UKW-DXer

Für UKW-DX-Enthusiasten ist die Suche nach empfindlichen und flexiblen Empfängern ein ständiges Thema. Das TEF6686 Radio Projekt hat in den letzten Jahren Aufmerksamkeit erregt, da es einen hochwertigen DSP-basierten Empfängerchip mit erstaunlichen Möglichkeiten für DX-Zwecke nutzt. In diesem Artikel werfen wir einen Blick auf die technischen Besonderheiten, die Software-Entwicklung und die praktischen Anwendungen für passionierte DXer.

Der TEF6686: Ein leistungsstarker DSP-Chip für UKW

Der TEF6686 von NXP Semiconductors (früher Philips) ist ein hochintegrierter Radio-DSP-Chip, der ursprünglich für Autoradios entwickelt wurde. Seine Stärken liegen in:

• Hohe Empfindlichkeit und Selektivität dank digitaler Signalverarbeitung
• Breiter Frequenzbereich:
  • UKW: 64–108 MHz (einschließlich OIRT-Band)
  • MW/LW: 144–279 kHz / 522–1710 kHz (je nach Modul)
• RDS-Decoder (Radio Data System) für Senderinformationen
• Automatische Sendersuche und -speicherung
• Niedriges Rauschen durch optimierte digitale Filter

Im Gegensatz zu klassischen Superhet-Empfängern bietet der TEF6686 eine hervorragende Nah-zu-Fern-Selektivität, was ihn ideal für DX macht, wo schwache Signale oft von starken Lokalsendern überlagert werden.

Das Open-Source-Projekt

Da der TEF6686 ursprünglich für kommerzielle Geräte gedacht war, gab es zunächst kaum Möglichkeiten, ihn für experimentelle Zwecke zu nutzen. Doch inzwischen haben Open-Source-Entwickler Lösungen geschaffen, um den Chip fernab von Standard-Autoradios einzusetzen.

Hardware-Implementierungen

1. Fertigmodule (z. B. KT0915-basierte Boards)
   • Günstige Breakout-Boards mit TEF6686 (oder ähnlichen Chips)
   • Anbindung über Arduino oder ESP32 möglich
2. DIY-Empfänger mit Mikrocontroller
   • Steuerung über ESP32, STM32 oder Raspberry Pi
   • I²C-Schnittstelle zur Konfiguration des TEF6686
3. Spezialisierte DX-Empfänger
   • Einige Bastler haben dedizierte UKW-DX-Geräte mit optimierten Frontends und Verstärkern entwickelt

Software und Steuerung

Die wahre Stärke des Projekts liegt in der Software. Da der Chip über digitale Schnittstellen gesteuert wird, können DXer eigene Algorithmen für Sendersuche, Rauschunterdrückung und Signalanalyse implementieren.

• Arduino- und ESP32-Bibliotheken ermöglichen einfache Ansteuerung
• PC-Software (z. B. SDR#-Plugins oder Python-Skripte) für erweiterte Analyse
• Webinterfaces zur Fernsteuerung des Empfängers über LAN/WLAN

Warum ist der TEF6686 ideal für UKW-DX?

1. Digitale Filter anpassbar – Der Chip erlaubt die Einstellung der Bandbreite, was bei DX entscheidend ist, um schwache Signale von starken Nachbarkanälen zu trennen.
2. RDS für Senderidentifikation – Selbst bei schwachem Signal kann RDS helfen, weit entfernte Stationen zu identifizieren.
3. Stabile Oszillatoren – Kein Frequenzdrift wie bei analogen Tunern.
4. Einfache Integration in Antennensysteme – Durch die digitale Natur lässt sich der Empfänger leicht mit aktiven Antennen oder Vorverstärkern kombinieren.

Fazit: Ein vielseitiges Projekt für Experimentierfreudige

Das TEF6686 Radio Projekt bietet DXern eine kostengünstige, aber leistungsfähige Alternative zu teuren Spezialempfängern. Durch Open-Source-Software und modulare Hardware kann jeder einen maßgeschneiderten UKW-DX-Empfänger bauen. Wer also auf der Suche nach einem Projekt mit viel Potenzial für Fernempfang ist, sollte den TEF6686 definitiv auf dem Schirm haben!

Weiterführende Links:

• GitHub-Repos für TEF6686-Steuerung
• DX-Forum von FMLIST
• radiodxfreunde.de
