HackRF One

Ein SDR Empfänger mit einem riesigen Empfangsbereich aber auch zum Senden zwischen 1 MHz bis 6000 MHz in AM, USB, LSB, CW, FM, NFM, WFM. Er lädt zum Experimentieren ein, besonders mit SDRangel, eine kostenlose Software, mit der man auch senden kann.

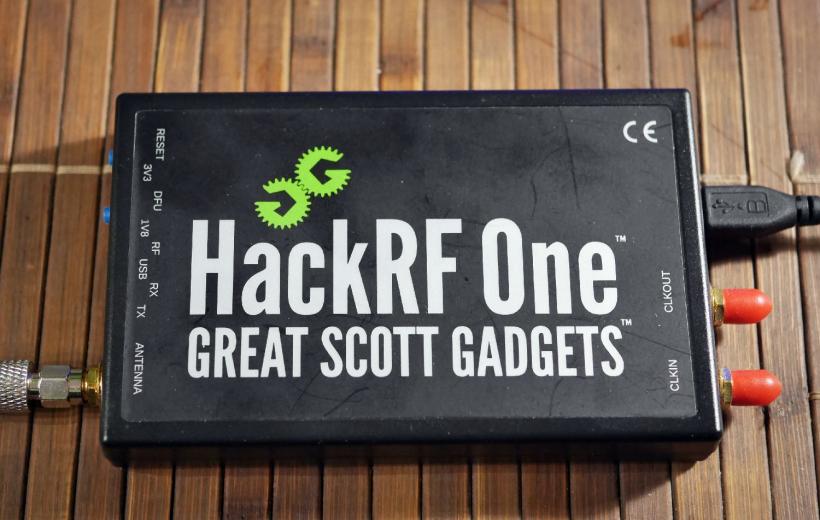

sdr

Empfangen und senden...

Mit dem HackRF One kann man von 1 MHz - 6000 MHz in allen Betriebsarten AM, USB, LSB, CW, FM senden und empfangen. Da die Sendeleistung nur gering ist (ca. 30 mW), braucht man keine Funkamateurlizenz. Ideal zum experimentieren und forschen. Als SDR Software zum senden ist z.B. SDRangel (kostenlos für Windows, Linux, Mac) geeignet.

Online bestellen (Amazon)

  • Original HackRF One ► Link
  • China Kopie vom HackRF One ► Link
  • Adapter SMA Stecker auf BNC Buchse ► Link

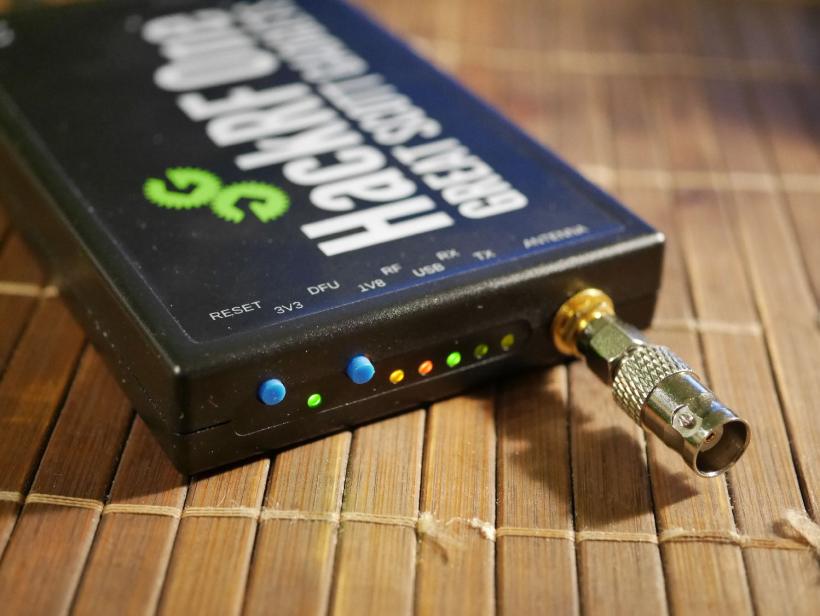

Mein original HackRF One hat ein Kunststoffgehäuse. Metall wäre mir lieber... LED Lampen, zwei Taster und ein SMA Antennenanschluss. Ich habe einen BNC Adapter draufgeschraubt.

sdr bnc

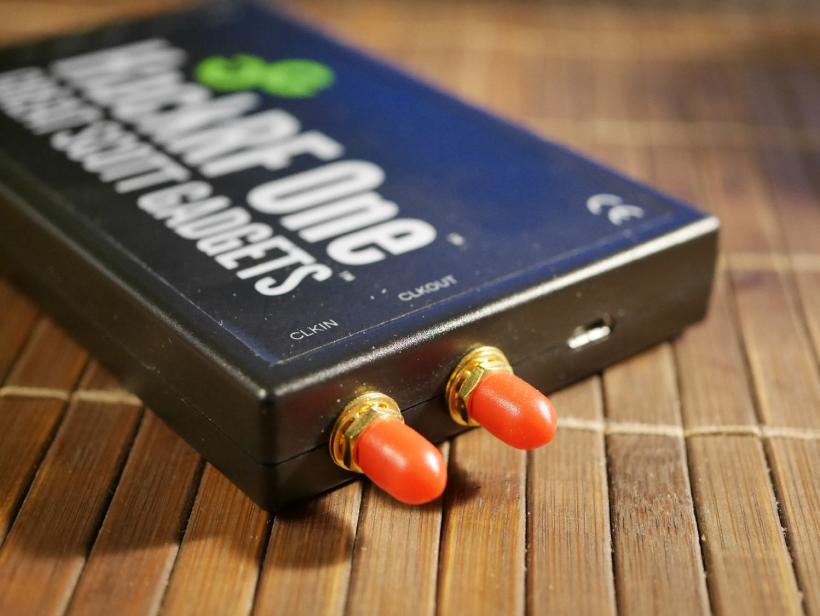

Der HackRF hat einen Micro USB Anschluss. Nicht jedes Kabel funktioniert. Ich musste mehrere ausprobieren.

micro usb

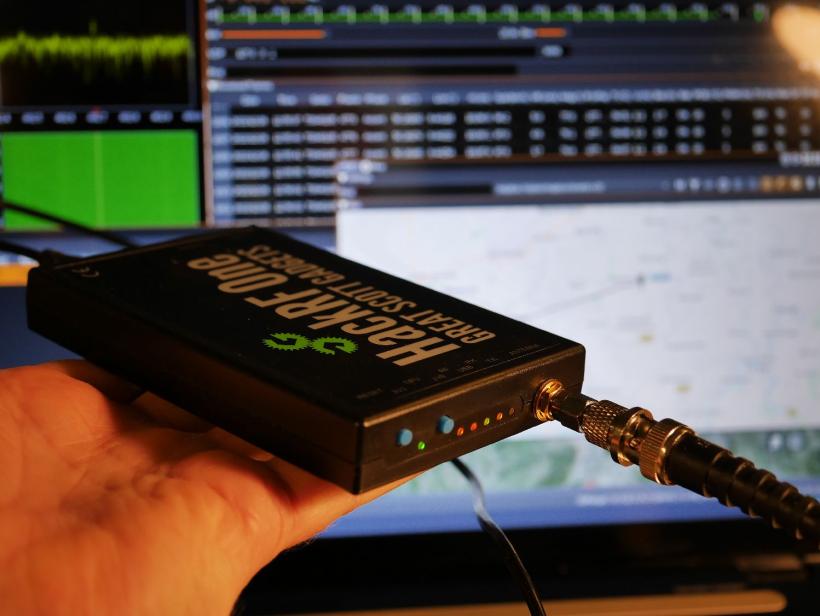

HackRF One und SDRangel sind ein perfektes Team, besonders, da man mit SDRangel senden kann...

hackrf sdrangel

Video

Meine erste Begegnung mit HackRF One unter Windows und Linux... SDR++. GQRX und CubicSDR. Das Firmware Update machte mir ziemliche Schwierigkeiten aber schließlich funktionierte es...

Windows Installation

Unter Windows musst du mit "Zadig" einen Treiber installieren ► Download Link

Linux Installation

Unter Linux musst du zunächst den HackRF One installieren, in dem du in der Konsole diesen Befehl eingibst:

sudo apt install hackrf

Firmware

Mit Linux kannst du die Firmware aktualisieren. Bei mir funktionierte es im Standardmodus (nicht DFU). Gib dazu in der Konsole folgenden Befehl ein:

hackrf_spiflash -w hackrf_one_usb.bin
Falls eine Fehlermeldung kommt, hat das mit dem USB zu tun. Gib den Befehl innerhalb 3 Sekunden mehrmals ein. Das hat bei mir funktioniert.

Eine englische Anleitung ► Link

USB Kabel

Mein HackRF One wollte anfangs überhaupt nicht funktionieren. Es lag am USB Kabel. Nachdem ich es getauscht hatte, lief das Gerät einwandfrei. Soll wohl öfter vorkommen.

SDRangel

SDRangel ist eine faszinierende Software, um mit dem HackRF One zu experimentieren. Du kannst dann nicht nur senden, sondern auch zahlreiche Funksendungen dekodieren, wie z.B. ADS-B, Wettersonden, TV und mehr. Der Download ist kostenlos.

SDRangel (Windows, Linux, Mac) ► Download Link

SDR++

In der Version 1.1.0 gibt es ein Problem mit Soapy, weshalb das Programm abstürzt, wenn man den HackRF One startet. Aber es gibt eine Lösung: lösche einfach folgende Dateien...

Windows:
modules/soapy_source.dll
Linux:
/usr/lib/sdrpp/plugins/soapy_source.so

DragonOs (Linux)

Wer gerne unter Linux mit dem HackRF One experimentieren möchte, dem kann ich die DragonOs Focal Distribution ans Herz legen. Hier sind SDRangel, SDR++ und viele andere SDR Programme bereits in der aktuellsten Version vorinstalliert. Auch SDRplay läuft sofort einwandfrei (was sonst ein Problem war).

DragonOs FocalX ► Download Link

Technische Daten

Merkmal Spezifikation
Frequenzbereich (Empfang & Senden) 1 MHz – 6 GHz
Modus Halb-Duplex (half-duplex transceiver — kann entweder empfangen oder senden, nicht beides gleichzeitig)
Abtastrate (Sample Rate) 2 … 20 Msps (Mega-Samples pro Sekunde) (quadratur, I/Q)
Abtastauflösung (Sample Depth) 8 Bit (pro I- und Q-Kanal)
Maximale Instantanbandbreite (RF-Bandbreite) ca. 20 MHz
Anschluss (Antenne) SMA-female, 50 Ω Impedanz
Stromversorgung / Schnittstelle USB 2.0 (über USB-Bus gespeist)
Antenne-Port Stromversorgung Software-gesteuert, max. 50 mA bei 3.0 – 3.3 V
Clock / Sync Anschlüsse SMA Clock Input und Output zur Synchronisation (für externe Taktquelle / mehrere Geräte)
Kompatibilität (Software / Ökosystem) Unterstützt viele SDR-Programme (z. B. GNU Radio, SDRSharp, etc.)
Hardware-Architektur / Chipsatz Haupt-Bausteine: ADC/DAC (8-Bit) über z. B. einen MAX5864, Baseband/Transceiver z. B. MAX2837, Mixer/Frontend u.a. RFFC5072
Empfangskanäle / Sende-Kanäle 1 RX-Kanal, 1 TX-Kanal
Dynamic Range / Theoretischer Dynamikbereich ~ 48 dB (durch 8-Bit ADC)
Maximale Eingangsleistung (RX) Max. ~ –5 dBm — höhere Pegel können das Gerät beschädigen.
